| 品牌安科瑞 | 型号PZ96B-W |
| 加工定制是 |
展开

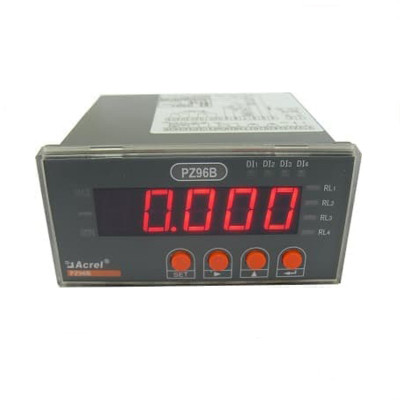

安科瑞PZ96B-W智能功率数显表工业自动化测量控制电力直流屏监测
公司名称：安科瑞电气股份有限公司
联 系 人 ：徐红香
联系电话：021-69156957 15179864263
1、概述
数显电测仪表可与互感器、分压器、分流器、电量变送器等配套使用，对电网中的电压、电流、功率、功率因素、相位角、频率等电量测量，部分产品还带有4-20mA或0-5V模拟信号输出。该系列产品具有精度高，隔离性强，***，抗振动等优点，可直接替代原有指针仪表，产品符合GB/T13978-1992。
2、技术指标
|
技术参数
|
指标
|
|
|
输入
|
标称值
|
电压100V、220V、380V AC，0-1200V DC；
电流1A、5A AC，0-10A DC；DC75mA、DC4-20mA、DC0-5V
|
|
过载
|
电流：持续1.2倍，瞬时10倍/1秒；电压：持续1.2倍，瞬时2倍/1秒
|
|
|
阻抗
|
一般电流端≤0.1Ω，电压端≥1MΩ
|
|
|
频率
|
45-65Hz、400Hz±5%
|
|
|
精度等级
|
0.5、 0.2
|
|
|
显***围
|
-19999~19999、0~±9999
|
|
|
模拟量输出
|
一路：4-20mA、0-20mA、0-5V
|
|
|
电源
|
电压范围
|
AC、DC 85-290V
|
|
功耗
|
< 3VA
|
|
|
绝缘电阻
|
≥100MΩ
|
|
|
工频耐压
|
2Kv/1min 交流有效值（AC RMS）
|
|
|
平均无故障工作时间
|
≥50000h
|
|
|
环境
|
温度
|
工作：-10℃～+55℃ ，存贮：-25℃～+70℃
|
|
湿度
|
≤93%RH，不结露，无腐蚀性气体场所
|
|
|
海拔
|
≤2000m
|
|
3 产品规格及功能
●48方形数显表
CL48-AI 交流电流表
CL48-DI 直流电流表
CL48-AV 交流电压表
CL48-DV 直流电压表
●48方形三相数显表
同时能测量三相电流或三相电压
CL48-AI3 三相电流表
CL48-AV3 三相电压表
●96B槽形（96×48）数显表
CL96B-AI 交流电流表
CL96B-DI 直流电流表
CL96B-AV 交流电压表
CL96B-DV 直流电压表
CL96B-P 三相有功功率表
CL96B-Q 三相无功功率表
CL96B-F 频率表
CL96B-PF 功率因素表
CL96B-D 功率因素角度表
●96B槽形（96×48）数显变送表
CL96B-AI/M 交流电流变送表
CL96B-AV/M 交流电压变送表
●96方形数显表
CL96-AI 交流电流表
CL96-DI 直流电流表
CL96-AV 交流电压表
CL96-DV 直流电压表
CL96-P 三相有功功率表
CL96-Q 三相无功功率表
CL96-F 频率表
CL96-PF 频率表
CL96-D 功率因素角度表
●96方形数显变送表
CL96-AI/M 交流电流变送表
CL96-AV/M 交流电压变送表
●96方形三相数显表
同时能测量三相电流或三相电压
CL96-AI3 三相电流表
CL96-AV3 三相电压表
●96方形三相数显变送表
CL96-AI3/M 三相电流变送表
CL96-AV3/M 三相电压变送表
注：该系列仪表变送输出仅为一路，输出对应一般默认为路。
●72方形数显表
CL72-AI 交流电流表
CL72-DI 直流电流表
CL72-AV 交流电压表
CL72-DV 直流电压表
CL72-P 三相有功功率表
CL72-Q 三相无功功率表
CL72-F 频率表
CL72-PF 功率因素表
CL72-D 功率因数角度表
●72方形数显变送表
CL72-AI/M 交流电流变送表
CL72-AV/M 交流电压变送表
●72方形三相数显表
同时能测三相电流或三相电压，也可同时测量二相电流一相电压
CL72-AI3 三相电流表
CL72-AV3 三相电压表
CL72-I2V 三相电流电压表
●46槽形数显表
CL46-AI 交流电流表
CL46-DI 直流电流表
CL46-AV 交流电压表
CL46-DV 直流电压表
CL46-P 有功功率表
CL46-Q 无功功率表
CL46-F 频率表
CL46-PF 功率因素表
CL46-D 功率因素角度表
●46槽形数显变送表
CL46-AI/M 交流电流变送表
CL46-AV/M 交流电压变送表
●42方形数显表
CL42-AI 交流电流表
CL42-DI 直流电流表
CL42-AV 交流电压表
CL42-DV 直流电压表
CL42-P 三相有功功率表
CL42-Q 三相无功功率表
CL42-F 频率表
CL42-PF 功率因素表
CL42-D 功率因素角度表
●42方形数显变送表
CL42-AI/M 交流电流变送表
CL42-AV/M 交流电压变送表
●42方形三相数显表
能同时测量三相电流或三相电压
CL42-AI3 三相电流表
CL42-AV3 三相电压表
●80方形数显表
CL80-AI 交流电流表
CL80-DI 直流电流表
CL80-AV 交流电压表
CL80-DV 直流电压表
CL80-P 三相有功功率表
CL80-Q 三相无功功率表
CL80-F 频率表
CL80-PF 功率因素表
CL80-D 功率因素角度表
●80方形变送表
CL80-AI/M 交流电流变送表
CL80-AV/M 交流电压变送表
●80方形三相数显表
同时能测量三相电流或三相电压，
也可同时测量二相电流一相电压
CL80-AI3 三相交流电流表
CL80-AV3 三相交流电压表
CL80-I2V 三相电流电压表
●16槽形数显表
CL16-AI 交流电流表
CL16-DI 直流电流表
CL16-AV 交流电压表
CL16-DV 直流电压表
CL16-P 三相有功功率表
CL16-Q 三相无功功率表
CL16-F 频率表
CL16-PF 功率因素表
CL16-D 功率因素角度表
●16槽形数显变送器
CL80-AI/M 交流电流变送表
CL80-AV/M 交流电压变送表
注：CL系列仪表除作一次、二次仪表使用外，还可作为“三次”仪表，测量0-5V、0-75mV或4-20mA、0-20mA等信号，显示对应的电压、电流、功率、转速或压力、温度等参数。
