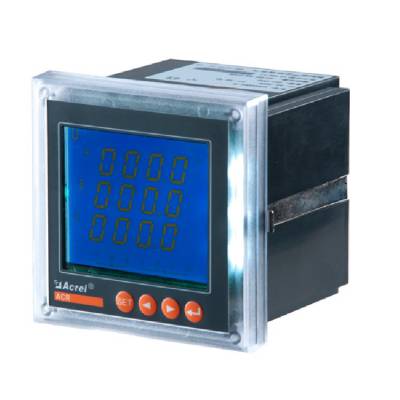

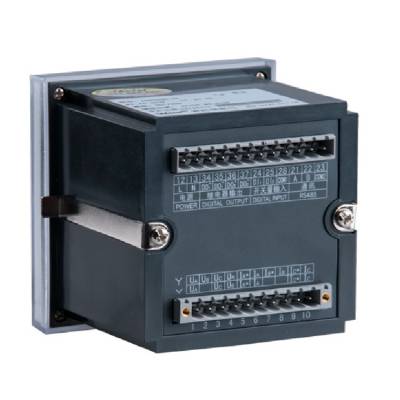

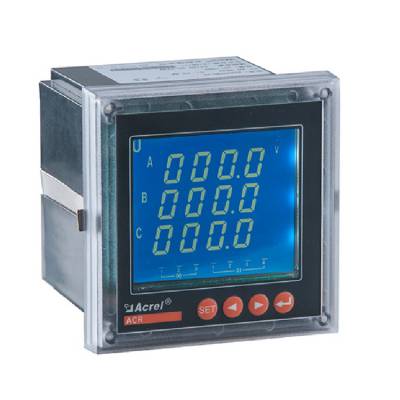

安科瑞ACR320EL三相四线智能化电能表网络化操控电力仪表
一、产品简介
ACR 系列网络多功能电力仪表，是针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的智能表，它集成全部电力参数的测量(如单相或者三相的电流、电压、有功功率、无功功率、视在功率、频率、功率因数)以及***的电能监测和考核管理。同时它具有多种外围接口功能可供用户选择：带有 RS485 通讯接口，采用 MODBUS-RTU 协议可满足通讯联网管理的需要，可选配的 Profibus 协议适合高速的通信要求；4-20mA 的模拟量输出可与任意测量的电参量相对应，满足 DCS 等接口要求；带开关量输入和继电器输出可实现断路器开关的“遥信”和“遥控”的功能，采用高亮度 LED/LCD 显示界面，通过面板按键来实现参数设置和控制，非常适合于实时电力监控系统。可以直接取代常规电力变送器及测量仪表。作为一种***智能化、数字化的前端采集元件，该电 力 仪 表 已 广 泛 应 用 于 各 种 控 制 系 统 ,SCADA 系 统 和 能 源 管 理 系 统 中 。 产 品 符 合 企 业 标 准Q31/0114000129C012-2016《ACR 系列网络电力仪表》的规定。
二、技术参数
技术参数 | 指 标 | ||
输入 | 网络 | 单相、三相三线、三相四线 | |
电压 | 额定值 | AC100V、400V | |
过负荷 | 1.2倍持续，瞬时2倍/1秒 | ||
功耗 | ＜0.2VA | ||
电流 | 额定值 | AC1A、5A | |
过负荷 | 1.2倍持续，瞬时10倍/10秒 | ||
功耗 | ＜0.2VA | ||
频率 | 45-65Hz | ||
输出 | 电能脉冲 | 2路脉冲输出，10000、40000、160000imp/kwh | |
通讯 | RS485/Modbus-RTU、Profibus-DP | ||
电源 | 范围 | AC80-270V、DC90-350V | |
功耗 | ≤10VA | ||
工频耐压 | 2kV/1min交流有效值 | ||
抗干扰性能 | 符合GB6162 | ||
环境 | 常规 | 工作温度：-10℃～+55℃；储存温度：-20℃～+70℃ 相对湿度：5%～95% 不结露，无腐蚀性气体场所；海拔高度：≤2500m | |
ACR220EG ACR320EG | 工作温度：-40℃～+55℃；储存温度：-50℃～+70℃ 相对湿度：5%～95% 不结露，无腐蚀性气体场所；海拔高度：≤5000m | ||
精度等级 | 电流、电压：0.2级，功率、有功电能：0.5级，频率：0.05Hz，无功电能：1级 | ||
三、产品选型

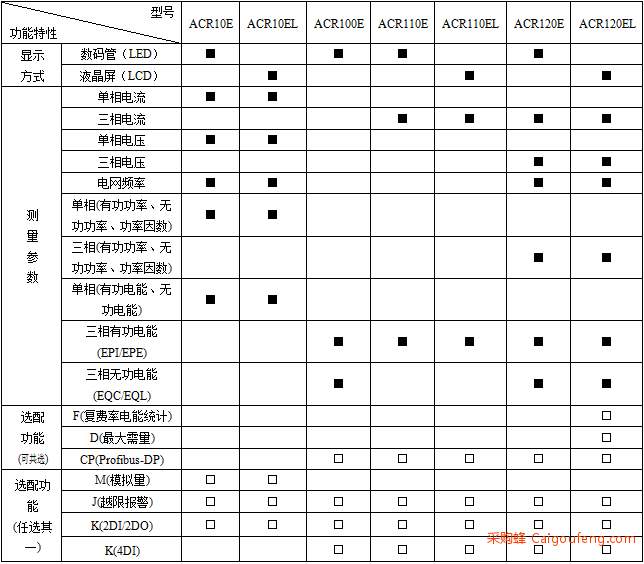

ACR1XX系列产品规格

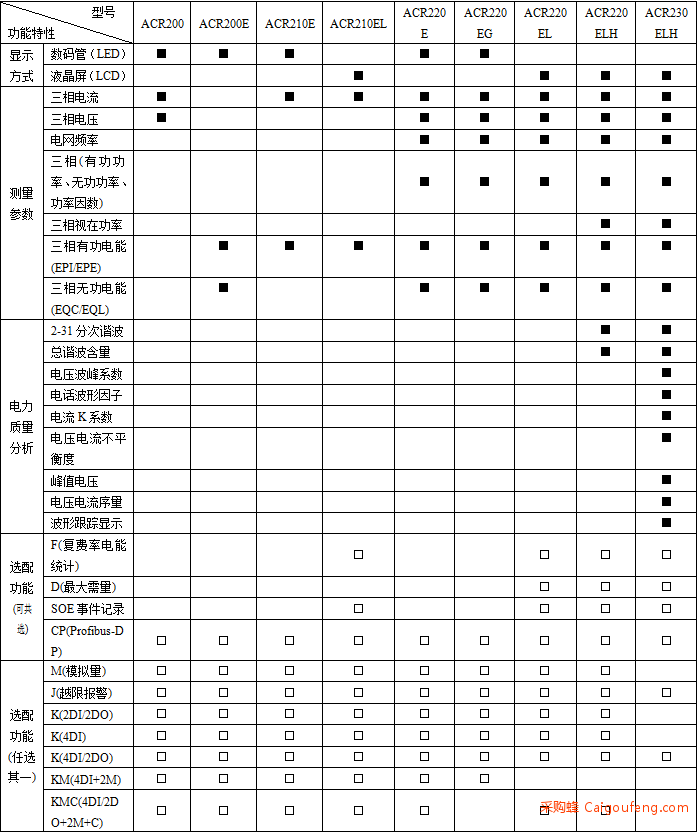

ACR2XX系列产品规格
ACR3XX系列产品规格
注：“■”为标配功能，“□”为选配功能。
四、外形尺寸
