| 是否进口否 | 产地江阴 |
| 加工定制否 | 品牌安科瑞 |
| 型号ADW400-C4 | 类型电子式电能仪表 |
| 货号20191202 | 基本电流1.5（6）A |
| 准确度等级0.5 | 参比电压380V |
| 电流倍率5A | 显示方式无显示 |
| 频率50Hz | 最大电流600A |
| 装箱数100 | 订货号20191202 |
| 最小包装数1 | 物料编号20191202 |
| 规格1.5（6）A | 是否跨境货源否 |
展开

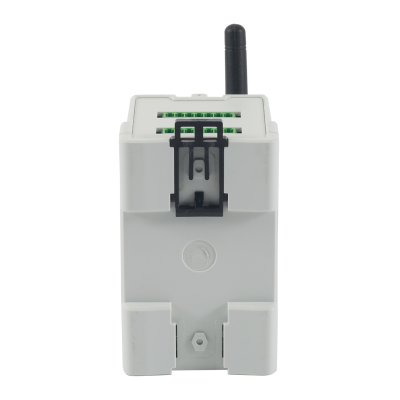

安科瑞ADW400-C4 穿刺夹环保用电智能监管系统
1概述ADW400环保监测模块主要用于计量低压网络的三相有功电能，同时可选择*大四个回路的电流输入，具有RS485通讯和470MHz无线通讯功能，方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量，统计和分析。
2.1 ADW400主体模块命名规则
注:可选择外置吸盘天线，标配线长2米。配套互感器命名规则
表1 ADW400配套互感器规格型号
3×220/380V
3.1无线计量模块
功能功能说明电能计量有功电能计量（正、反向）电量测量U、I、 P、Q、S、PF、F、HLED指示(UA、UB、UC)电压输入指示；
(COM)RS485/LORA通讯指示；
性表3 ADW400电气特性
电压输入额定电压3×220/380V参比频率50Hz功耗<10VA（A相）、<0.5VA（B相、C相）电流输入输入电流3×1.5(6)A、3×20(100)A、 3×40(200)A、3×80(400)A、3×120(600)A起动电流4‰Ib(1级)功耗<2VA测量性能符合标准GB/T17215.321-2008、GB/T17215.322-2008有功电能精度1级通信无线470MHz无线传输，空旷时传输距离：1km红外通讯波特率固定为1200接口RS485(A、B)介质屏蔽双绞线协议MODBUS-RTU、DL/T 645-07
件表4 ADW400环境条件
4 外形尺寸及安装说明（单位：mm）
(1)ADW400尺寸图
表5配套互感器外形尺寸
尺寸
外形尺寸（mm）穿孔尺寸（mm）公差（mm）WHDMNΦ1Φ2AKH-0.66/K-?10N2744322536109±1AKH-0.66/K-?16N31503627421617AKH-0.66/K-?24N39714636522423.5AKH-0.66/K-?36N42.58258405633.535注：CH1～4每个回路的3个互感器共用同一条线束，线长1m。
4.2 安装说明
ADW400安装方式便利，可导轨式安装和垂直安装；CH1～4同时可选择*大四个回路的电流输入;
CH1～4同时可选择*大四个回路 4.3 接线说明 接线端子如下图所示，A、B、C互感器的电流信号线分别接IA（进）、IA*（出）；IB（进）、IB*（出），IC（进）、IC*（出）；A、B、C三相的电压信号线分别接到UA、UB、UC端子；N线接到UN端子。

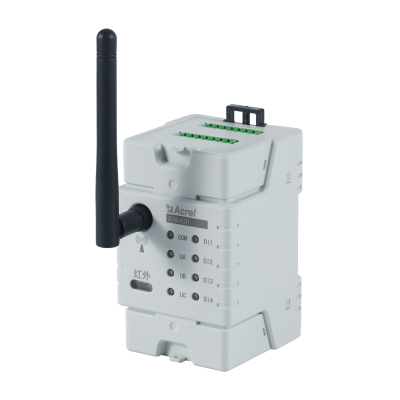

5 操作与显示在壳体的正面有8个LED指示灯，分别
1）、当外部有开关量输入时，“DI1”、“DI2”、“DI3”、“DI4”四个指示灯亮；
3）、“COM”处有指示闪烁，当红灯闪烁时，表示仪表进行“LORA”通讯；当绿灯闪烁时，表示仪表进行
RS485通讯；
