4.1外形尺寸(单位：mm)

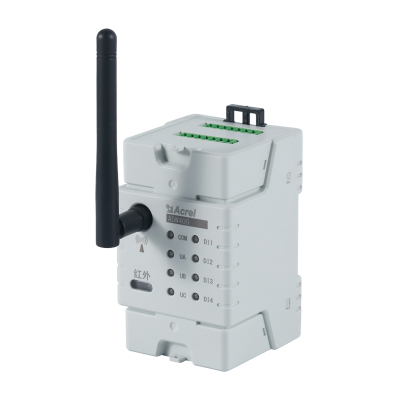

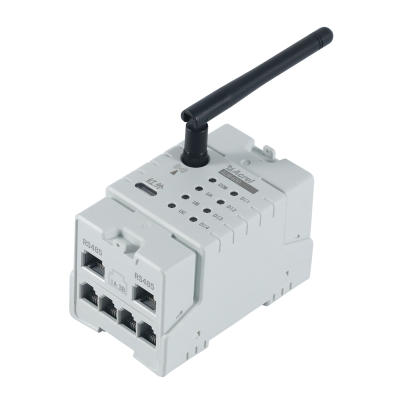

•   (1)ADW400尺寸图

•


•

(2)配套互感器外形尺寸

注：CH1～4每个回路的3个互感器共用同一条线束，线长1m。

4.2 安装说明

    ADW400安装方式便利，可导轨式安装和垂直安装；CH1～4同时可选择四个回路的电流输入;

4.3 接线说明

 接线端子如下图所示，A、B、C互感器的电流信号线分别接IA（进）、IA*（出）；IB（进）、IB*（出），IC（进）、IC*（出）；A、B、C三相的电压信号线分别接到UA、UB、UC端子；N线接到UN端子。
