杭州通信基站交流智能电表 给您更***产品和服务
工信部下发5G商用牌照后,我国运营商已开始在全国范围内大规模开展5G工程建设。对于 5G 基站建设而言，无论是设备功率大幅提高的宏基站，还是数量众多的小微基站，均需要低压配电系统进行供电。在 5G基站主建设期，基站的个数和配电线路会大量增加。随着基站个数的增多，运维团队对基站的维护难度逐渐增大。当基站供电线路出现问题时候，运维人员需要找到对应的基站，然后依次进行排查，才能处理好隐患，这样的过程比较费时费力。并且基站本身的耗电量比较大，光是电费就占了很大的运营成本。
3路单相交流或1路三相交流
配置方案
配置方案 数量 实现功能 备注
仪表 ADW350WA 1 检测3路单相回路或者1路三相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值/RS485通讯等；带有3路开关量输出，2路测温，以及2G/NB/4G等无线通讯方式。 3路开关量输出（选配K）
2路测温（选配T）
RS485（选配C）
GPRS无线通讯（选配2G）
NB-IOT无线通讯（选配NB）
4G无线传输（选配4G）
其中2G、NB、4G三选一
互感器
AKH-0.66/W-9N 3 单个互感器，测量单相回路电流
额定电流50A，孔径：φ9 电流规格为50A时
AKH-0.66/W-12N 3 单个互感器，测量单相回路电流
额定电流100A，孔径：φ20 电流规格为100A时
3路单相直流
1、组网图
与场景一一致
2、配置方案
配置方案 数量 实现功能 备注
仪表 ADW350WD 1 检测3路单相回路的电压、电流、有功功率、有功电能、复费率电能、电能冻结、极值/RS485通讯等；带有3路开关量输出，2路测温，以及2G/NB/4G等无线通讯方式。 3路开关量输出（选配K）
2路测温（选配T）
RS485（选配C）
GPRS无线通讯（选配2G）
NB-IOT无线通讯（选配NB）
4G无线传输（选配4G）
其中2G、NB、4G三选一

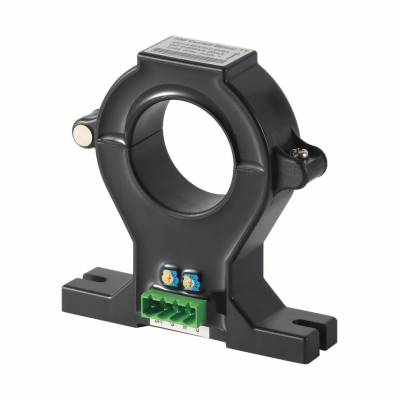

霍尔传感器
AHKC-BS 3 测量单相回路电流
100A/5V，孔径：10.5*20.5 供电：DC±15V（允许波动±20%）
多回路三相交流：
配置方案
配置方案 数量 实现功能 备注
仪表 ADW200-xS 1 检测4路三相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值/RS485通讯等；带有2DI/2DO，12DI/4DO，12路测温，4路漏电 ADW200-xS（x表示三相回路数，为4）
3路开关量输出（选配MK）
12路测温、4路漏电（选配MTL）
无线模块 AWT100-xx 1 无线模块共三种：
GPRS无线通讯（选配AWT100-2G）
NB-IOT无线通讯（选配AWT100-NB）
4G无线传输（选配AWT100-4G） 三种无线模块选其一即可
互感器
AKH-0.66/K-?16N 3X 单个互感器，测量单相回路电流
额定电流100A，孔径：φ16 三个单独互感器为一组作为三相互感器
AMC16-DETT 模块采用标准的 RS485 串行通讯接口，执行“YD/T 1363.3 通信局（站）电源、空调及环境 集中监控管理系统”规定的通讯协议：直流电能计量模块物理接口采用串行通信口，采用标准的 RS485 方式, 信息传输方式为异步方式，起始位 1 位，数据位 8 位，停止位 1 位，无校验位。数据传输速率默认为 9600bps。 另外配合安科瑞提供的直流铁塔表调试软件，具有修改地址，修改 CT 变比以及霍尔校零等功能。 AMC16-DETT 模块符合 YD/T 1363.3 标准，数据类型均采用长整形有符号数、无符号数表示。上传的电 参量参数为一次侧数据（乘以变比之后的数据），若需要上传二次侧数据，应使用安科瑞直流铁塔表调试软件 将变比设置为 1。出厂各回路对应变比分别为 40、10、10、10、10、20，即对应额定电流分别为 200A、50A、 50A、50A、50A、100A。默认通讯地址为 1，该值同样可用安科瑞直流铁塔表调试软件进行修改。
交流监测
配置方案
配置方案 数量 实现功能 备注
仪表 DTSD1352-xSyD 1 检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值统计、RS485通讯、LCD显示等。 DTSD1352-xSyD（x、y为回路数）
xS：x个三相回路，需配置三相互感器
yD：y个单相回路，需配置单相互感器
通讯协议符合YD/T1363相关要求
互感器 三相
互感器 AKH-0.66/Z-15Y x 三个互感器为一整体，测量三相回路电流
额定电流100A，孔径：φ15 三相回路采用三相互感器时
单相
互感器 AKH-0.66/W-20Y y 单个互感器，测量单相回路电流
额定电流250A，孔径：φ20 单相回路采用单相互感器时
单相
互感器 AKH-0.66/W-20Y 3x+y 单个互感器，测量单相回路电流
额定电流250A，孔径：φ20 所有回路均采用单相互感器时
如配置了AKH-0.66/Z-15Y，则不配置该项
直流监测
配置方案
配置方案 数量 实现功能 备注
仪表 AMC16-DETT 1 检测6个直流回路的分路电压、电流、功率、电能、复费率电能、以及总功率总电能、RS485通讯、LED状态指示灯，具备市电检测、±12V霍尔传感器供电输出等功能。 电流回路需要接入0-5V的霍尔传感器
-48V DC供电（-48~-60VDC）
通讯协议符合YD/T1363相关要求
霍尔传感器 AHKC-EKA 50A/5V x 额定电流50A/5V，孔径：φ20 通常用于分回路计量，数量不超过6个
AHKC-EKB 100A/5V x 额定电流100A/5V，孔径：φ40 通常用于分回路计量，数量不超过6个
AHKC-K 200A/5V x 额定电流200A/5V，孔径：64*16mm 通常用于总回路计量，数量不超过6个
ADW350无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora、2G、NB、4G等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。
对于 5G 基站建设而言，无论是设备功率大幅提高的宏基站，还是数量众多的小微基站，均需要低压配电系统进行供电。在 5G基站主建设期，基站的个数和配电线路会大量增加。随着基站个数的增多，运维团队对基站的维护难度逐渐大。当基站供电线路出现问题时候，运维人员需要找到对应的基站，然后依次进行排查，才能处理好隐患，这样的过程比较费时费力。并且基站本身的耗电量比较大，光是电费就占了很大的运营成本。
3路单相交流或1路三相交流
配置方案
配置方案 数量 实现功能 备注
仪表 ADW350WA 1 检测3路单相回路或者1路三相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值/RS485通讯等；带有3路开关量输出，2路测温，以及2G/NB/4G等无线通讯方式。 3路开关量输出（选配K）
2路测温（选配T）
RS485（选配C）
GPRS无线通讯（选配2G）
NB-IOT无线通讯（选配NB）
4G无线传输（选配4G）
其中2G、NB、4G三选一
互感器
AKH-0.66/W-9N 3 单个互感器，测量单相回路电流
额定电流50A，孔径：φ9 电流规格为50A时
AKH-0.66/W-12N 3 单个互感器，测量单相回路电流
额定电流100A，孔径：φ20 电流规格为100A时
3路单相直流
1、组网图
与场景一一致
2、配置方案
配置方案 数量 实现功能 备注
仪表 ADW350WD 1 检测3路单相回路的电压、电流、有功功率、有功电能、复费率电能、电能冻结、极值/RS485通讯等；带有3路开关量输出，2路测温，以及2G/NB/4G等无线通讯方式。 3路开关量输出（选配K）
2路测温（选配T）
RS485（选配C）
GPRS无线通讯（选配2G）
NB-IOT无线通讯（选配NB）
4G无线传输（选配4G）
其中2G、NB、4G三选一
霍尔传感器
AHKC-BS 3 测量单相回路电流
100A/5V，孔径：10.5*20.5 供电：DC±15V（允许波动±20%）
多回路三相交流：
配置方案
配置方案 数量 实现功能 备注
仪表 ADW200-xS 1 检测4路三相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值/RS485通讯等；带有2DI/2DO，12DI/4DO，12路测温，4路漏电 ADW200-xS（x表示三相回路数，为4）
3路开关量输出（选配MK）
12路测温、4路漏电（选配MTL）
无线模块 AWT100-xx 1 无线模块共三种：
GPRS无线通讯（选配AWT100-2G）
NB-IOT无线通讯（选配AWT100-NB）
4G无线传输（选配AWT100-4G） 三种无线模块选其一即可
互感器
AKH-0.66/K-?16N 3X 单个互感器，测量单相回路电流
额定电流100A，孔径：φ16 三个单独互感器为一组作为三相互感器
AMC16-DETT 模块采用标准的 RS485 串行通讯接口，执行“YD/T 1363.3 通信局（站）电源、空调及环境 集中监控管理系统”规定的通讯协议：直流电能计量模块物理接口采用串行通信口，采用标准的 RS485 方式, 信息传输方式为异步方式，起始位 1 位，数据位 8 位，停止位 1 位，无校验位。数据传输速率默认为 9600bps。 另外配合安科瑞提供的直流铁塔表调试软件，具有修改地址，修改 CT 变比以及霍尔校零等功能。 AMC16-DETT 模块符合 YD/T 1363.3 标准，数据类型均采用长整形有符号数、无符号数表示。上传的电 参量参数为一次侧数据（乘以变比之后的数据），若需要上传二次侧数据，应使用安科瑞直流铁塔表调试软件 将变比设置为 1。出厂各回路对应变比分别为 40、10、10、10、10、20，即对应额定电流分别为 200A、50A、 50A、50A、50A、100A。默认通讯地址为 1，该值同样可用安科瑞直流铁塔表调试软件进行修改。
交流监测
配置方案
配置方案 数量 实现功能 备注
仪表 DTSD1352-xSyD 1 检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、极值统计、RS485通讯、LCD显示等。 DTSD1352-xSyD（x、y为回路数）
xS：x个三相回路，需配置三相互感器
yD：y个单相回路，需配置单相互感器
通讯协议符合YD/T1363相关要求
互感器 三相
互感器 AKH-0.66/Z-15Y x 三个互感器为一整体，测量三相回路电流
额定电流100A，孔径：φ15 三相回路采用三相互感器时
单相
互感器 AKH-0.66/W-20Y y 单个互感器，测量单相回路电流
额定电流250A，孔径：φ20 单相回路采用单相互感器时
单相
互感器 AKH-0.66/W-20Y 3x+y 单个互感器，测量单相回路电流
额定电流250A，孔径：φ20 所有回路均采用单相互感器时
如配置了AKH-0.66/Z-15Y，则不配置该项
直流监测
配置方案
配置方案 数量 实现功能 备注
仪表 AMC16-DETT 1 检测6个直流回路的分路电压、电流、功率、电能、复费率电能、以及总功率总电能、RS485通讯、LED状态指示灯，具备市电检测、±12V霍尔传感器供电输出等功能。 电流回路需要接入0-5V的霍尔传感器
-48V DC供电（-48~-60VDC）
通讯协议符合YD/T1363相关要求
霍尔传感器 AHKC-EKA 50A/5V x 额定电流50A/5V，孔径：φ20 通常用于分回路计量，数量不超过6个
AHKC-EKB 100A/5V x 额定电流100A/5V，孔径：φ40 通常用于分回路计量，数量不超过6个
AHKC-K 200A/5V x 额定电流200A/5V，孔径：64*16mm 通常用于总回路计量，数量不超过6个
ADW350无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，并且可选通讯方式多，可支持RS485通讯和Lora、2G、NB、4G等无线通讯方式，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。
